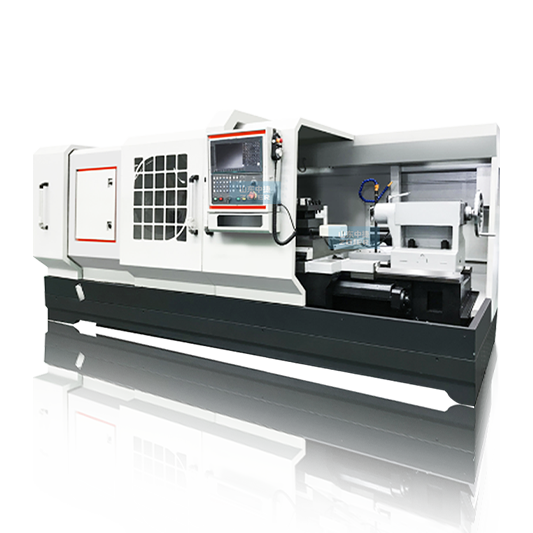

  • QK1343管螺纹

  • QK1343管螺纹

    一、产品相关规格和技术参数：

    主要技术参数

    Units

    QK1343

    QK1350

    QK1363

    床身上最大回转直径

    mm

    1000

    1200

    1400

    横滑板上最大回转直径

    mm

    610

    710

    800

    最大工件长度

    mm

    1500/3000

    1500/3000

    1500/3000

    加工管螺纹直径范围

    mm

    270-430

    330-510

    330-630

    床身导轨宽度

    mm

    755

    755

    1100

    床身承重范围

    T

    6

    6

    10

    主轴孔径范围

    mm

    440

    520

    640

    主轴转速级数

    -

    3档变频

    VF.3 steps

    3档变频

    VF.3 steps

    3档变频

    VF.3 steps

    主轴转速范围

    rpm

    8-205

    8-190

    2-120

    卡盘规格

    mm

    φ1000电动四爪

    4-jaw electric

    φ1000电动四爪4-jaw electric

    φ1250手动四爪4-jaw manual

    刀架类型

    -

    4工位电动刀架

    CNC turret 4 position

    刀具尺寸

    mm

    40x40

    50x50

    50x50

    X轴行程

    mm

    520

    520

    750

    Z轴行程

    mm

    1250/2750

    1250/2750

    1250/2750

    X轴快速进给速度

    mm/min

    4000

    4000

    4000

    Z轴快速进给速度

    mm/min

    4000

    4000

    4000

    尾座套筒直径

    mm

    φ160

    φ160

    φ220

    尾座套筒锥度

    -

    MT6

    MT6

    Metric 80

    尾座套筒行程

    mm

    300

    300

    300

    主轴电机

    kW

    22

    22

    37

    冷却泵电机

    kW

    0.125

    0.125

    0.125

    机床重量

    Machine weight

    kg

    13000

    15000

    18000

    kg

    14000

    16000

    19300

    外形尺寸

    Overall dimension

    mm

    5000x2220x2120

    5000x2300x2200

    5600x2500x250

    mm

    6500x2220x2120

    6500x2300x2200

    7100x2500x250
