产品简介：

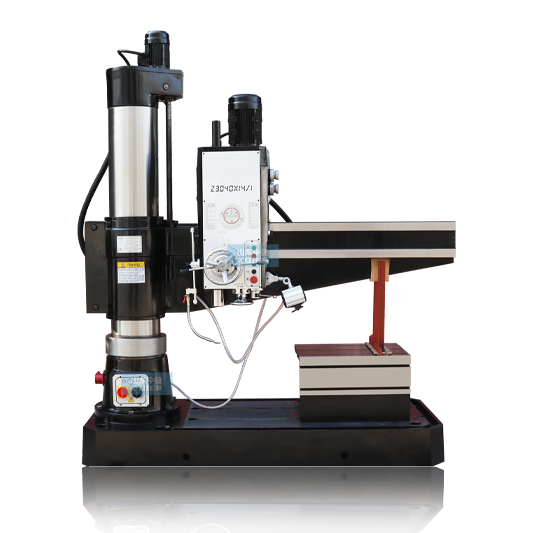

Z3040X14/1液压加紧/液压变速/液压预选/自动进刀，主轴行程270mm
Z3040X14/1型摇臂钻床，机床转速及进给均由广泛的变速范围，可以随时轻便地接通或切断进给。进给保险机构安全、可靠、各部夹紧方便、可靠。主轴箱在松开夹紧时位移误差小，变速操纵机构集中在主轴箱上，便于操纵和变速，主轴转速和进给量的液压预选迅速、准确、灵敏。
采用先进结构和新技术、新工艺、性能完善、结构简单，操作灵活、工作可靠、精度高、寿命长、维修方便，广泛应用于机加工中的钻孔、扩孔、铰孔及攻螺纹等。
一、产品简介：
Z3050×16/1 型摇臂钻床，适用于在大、中型零件上钻孔、扩孔、铰孔、锪平面及攻螺纹。在具有工艺装备的条件下，可以进行镗孔。
二、主要特点：
1.摇臂上导轨、主轴套筒及内外柱回转滚道等处均采用表面淬火处理，2.1配合人工研磨、延长了机床的精度和使用寿命。
2.所有操纵手柄均集中安放在很方便的部位，且操纵轻便。
3.主轴正反转、停车（制动）、变速、空挡五个动作，均用一个手柄控制，使用方便。
4.主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
5.采用液压予选变速机构，可节省辅助时间。
6.有完善的安全保护装置，符合国际通用标准。
7.主轴箱、立柱的夹紧或松开可单独夹紧，也可同时夹紧。
三、大件：
立柱、摇臂、主轴箱等大件均采用高强度铸铁，提高了大件的刚度和强度。
四、润滑：
主轴箱内部、摇臂与立柱等均采用自动润滑。摇臂导轨、摇臂升降机构等采用手动润滑。
五、电气：
本机床使用三相 380V/50Hz 交流电源。控制电路、照明电路、指示灯均由控制变压器供电。
六、产品相关规格和技术参数：
主要技术参数 | Z3040X14/1 |
钻孔直径（mm) | 40 |
主轴中心至立柱母线距离（mm) | 350-1370 |
主轴箱水平移动距离（mm） | 1015 |
主轴端面至工作台距离（mm) | 260—1210 |
摇臂升降距离（mm） | 680 |
摇臂升降速度（m/mm） | 1.32 |
摇臂回转角度（°) | 360° |
主轴锥孔（莫氏） | 4 |
主轴转速范围（r.p.m) | 32-2500 |
主轴转速级数 | 16级 |
主轴进给量范围（r.p.m) | 0.10—1.25 |
主轴进给量级数 | 8级 |
主轴行程（mm) | 270 |
主轴允许大扭矩（N.m） | 200 |
主轴允许大进给抗力(N) | 10000 |
主电机功率（kw) | 3 |
机床重量（kg) | 2300 |
外形尺寸（mm) | 2053x820x2483 |
七、摇臂装箱单：
1 | 摇臂钻床 | 1台 |
2 | 方箱工作台 | 1件 |
3 | 钻夹头 3-16mm | 1件 |
4 | 变径套 4-3 3-2 | 1件 |
5 | 退刀铁 | 1件 |
6 | 地脚螺栓 | 1套 |
7 | 机床使用说明书（机械、电气） | 1份 |
8 | 维修配套目录 | 1份 |
9 | 说明书 | 1本 |
10 | 合格证 | 1页 |
八、不可抗拒的事故
由于严重的灾害（如火灾、水灾、雪灾、地震等）及甲乙双方同意的其它不可抗拒的事故，致使一方不能履行本协议时，遇到上述事故的一方必须立即（以最快的速度）将影响本协议的情况，以传真或电报方式通知对方，并以航空特快专递形式提供事故的详细情况，以及影响本协议履行程度的证明文件，此证明文件应由受事故影响一方公证部门盖章，受上述事故影响而拖延的时间应在原定交货期的基础上顺延。
九、技术服务和售后服务培训：
1、买方操作者需要进行机床操作技术培训的，可以派学习人员到本公司学习、
2、买方参加编程培训人员要具备一定文化基础的技术人员，参加操作维修培人员需具备一定的普通机床操作技能。公司免费提供本机床的操作手册，电器原理图，系统操作手册，系统维修手册各一份。
售后服务:
1、机床的保修期以设备出厂日起 12 个月。
2、保修期内由卖方负责免费提供因质量原因损坏的零件。
3、下属情况虽在保修期内，但不适用之，用户必须支付所有维修成本。
a.机床如遇地震、台风、水灾、火灾等或人力所不能抗拒之灾害而导致损坏时。
b.买方操作不当及保养不当而发生的故障、生锈或损坏时。
4、保修期后，卖方负责保证配件的有偿供应和负责维修技术咨询及有偿来人维修， 乙方以优惠价收取更换故障零件的费用，并提供零部件的备件。
