从细节到整体,我们为您提供优良的机床设备,可靠的售后服务。
——
产品简介:

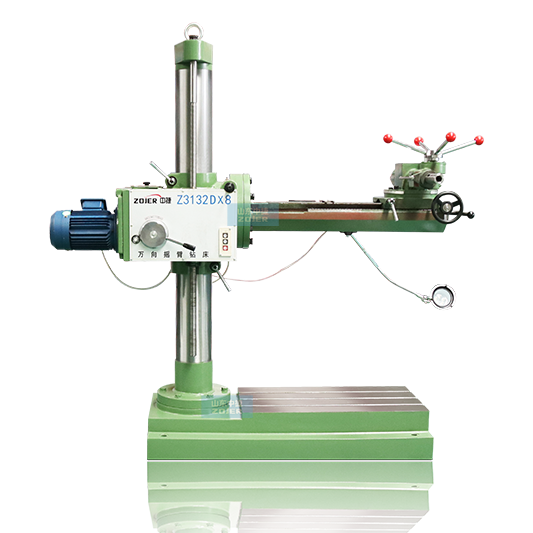

Z3132万向摇臂钻床的设计是为适应在大中型件上完成角度的 钻孔,铰孔,锪孔,平面及攻螺纹等工作,以及为适应钻孔前后各种 平面的微量铣削。该机床可用于小批量,单件生产,是机械制造行业 特别是机械维修部门常用的机床。
在对待特大工件附进或吊装在件上进行加工。要求该机床机动灵活, 节省工时,适用于重型机械,机床,内燃机,电机,船舶制造及军工行业。
一、产品相关规格和技术参数:
主要技术参数
Z3132
大钻孔直径 (铸铁/钢材)
32mm
主轴轴心线至立柱母线距离
大
870mm
小
390mm
主轴箱水平移动距离
500mm
主轴下端面至底座工作面距离
850mm
50mm
主轴回转角度
360°
主轴绕垂直于立柱水平线回转角度
主轴绕立柱回转角度
摇臂升降速度
1.51m/min
主轴箱在立柱上的行程
845mm
主轴孔锥度 (莫氏)
NO.3
主轴行程
130mm
主轴转速及级数
173 425 686 960r/min4steps
底座工作台尺寸
710×500mm
主电动机功率
1.5kw
机床重量 (约)
850kg
机床轮廓尺寸 (长×宽×高)
1760x570x 1900
二、随机附件:
1
摇臂钻床
1 台
2
钻夹头
1 件
3
变径套
4
退刀铁
5
说明书
1 本
6
合格证
1 页
三、不可抗拒的事故:
由于严重的灾害(如火灾、水灾、雪灾、地震等)及甲乙双方同意的其它不可抗拒的事故,致使一方不能履行本协议时,遇到上述事故的一方必须立即(以最快的速度)将影响本协议的情况,以传真或电报方式通知对方,并以航空特快专递形式提供事故的详细情况,以及影响本协议履行程度的证明文件,此证明文件应由受事故影响一方公证部门盖章,受上述事故影响而拖延的时间应在原定交货期的基础上顺延。
四、技术服务和售后服务培训:
1、买方操作者需要进行机床操作技术培训的,可以派学习人员到本公司学习、
2、买方参加编程培训人员要具备一定文化基础的技术人员,参加操作维修培人员需具备一定的普通机床操作技能。公司免费提供本机床的操作手册,电器原理图,系统操作手册,系统维修手册各一份。
售后服务:
1、机床的保修期以设备出厂日起 12 个月。
2、保修期内由卖方负责免费提供因质量原因损坏的零件。
3、下属情况虽在保修期内,但不适用之,用户必须支付所有维修成本。
a.机床如遇地震、台风、水灾、火灾等或人力所不能抗拒之灾害而导致损坏时。
b.买方操作不当及保养不当而发生的故障、生锈或损坏时。
4、保修期后,卖方负责保证配件的有偿供应和负责维修技术咨询及有偿来人维修, 乙方以优惠价收取更换故障零件的费用,并提供零部件的备件。
