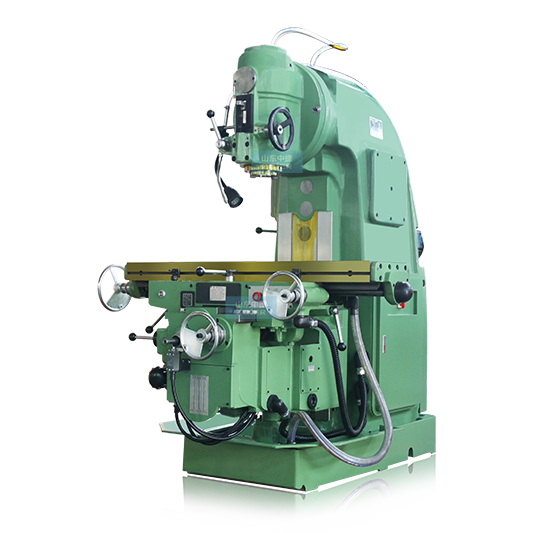

一、XA5032型立式升降台铣床主要结构及性能：
1、xa5032型立式升降台铣床底座、床身、工作台、升降台、床鞍等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床的高刚度以及长期使用的稳定性。
2、xa5032型立式升降台铣床的立铣头可在垂直平面内顺、逆回转调整±45º，拓展机床的加工范围；主轴轴承为圆锥滚子轴承，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。
3、xa5032型立式升降台铣床的工作台X/Y/Z向有手动进给、机动进给和机动快速进给三种模式，进给速度能满足不同的加工要求；快速进给方式可使工件迅速达到加工位置，加工方便、快捷，缩短非加工时间，提高工作效率。
4、xa5032型立式升降台铣床X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用寿命。
5、xa5032型立式升降台铣床润滑装置可对X、Y、Z向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
6、xa5032型立式升降台铣床的整体设计符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。
二、主要规格及技术参数
主要技术参数 | Specifications | 单位 （Units） | XA5032 |
工作台尺寸 | Table size (length × width) | mm | 1325×320 |
工作台T 型槽个数/宽 度/间距 | Number/ Width/Distance of T- slot | mm | 3/18/70 |
工作台最大承重 | Max. load of table | kg | 500 |
X 向 (工作台纵向) 手 动/机动 | Longitudinal travel ( manual/ auto) | mm | 700/680 |
Y 向 (滑座横向) 手动/ 机动 | Transverse travel ( manual/ auto) | mm | 255/240 |
Z 向 (升降台垂向) 手 动/机动 | Vertical travel ( manual/ auto) | mm | 350/330 |
切削进给速度 | Cutting feed speed (X/Y/Z) | mm/ min | 23.5-1180/15-786/8-394 |
快速移动速度 | Rapid feed speed (X/Y/Z) | mm/ min | 2300/1533/770 |
主轴转速范围 | Spindle speed range | rpm | 30-1500 |
主轴转速级数 | Spindle speed step | 级(steps) | 18 |
主轴轴向移动距离 | Spindle travel | mm | 70 |
主轴最大回转角度 | Max. swivel angle of spindle |
| ±45° |
主轴端面至工作台距离 | Distance between spindle nose and table surface | mm | 60-410 |
主轴中心线到床身垂直导轨距离 | Distance between spindle and column | mm | 350 |
主轴孔锥度 | Spindle taper |
| ISO50 7:24 |
主轴孔径 | Spindle bore | mm | Φ29 |
主轴电机功率 | Spindle motor power | W | 7.5 |
进给电机功率 | Feed motor power | W | 1.5 |
外形尺寸 | Overall dimension | mm | 2294×1780 ×2150 |
整机重量 | Machine weight | kg | 2860 |
三、随机附件清单
序号 | 名 称 | 规 格 | 数量 | 备注 |
1 | 拉杆 |
| 1套 |
|
2 | ISO50套装铣夹头 | 4、5、6、8、10、12、14、16 | 1套 | 8件/套 |
3 | 柄套式铣刀杆 | ISO50-40 | 1件 |
|
4 | 7：24中间套 | 7：24 ISO50/MS4 | 1件 |
|
5 | 升降摇把 |
| 1套 |
|
6 | 活塞油枪 |
| 1件 |
|
7 | 内六角扳手 | 6 | 1件 |
|
8 | 地脚螺栓 | M20×500 | 4套 |
|
9 | 双头呆扳手 | 17×19 | 1件 |
|
10 | 双头呆扳手 | 22×24 | 1件 |
|
11 | 双头呆扳手 | 27×30 | 1件 |
|
12 | 双头呆扳手 | 32×36 | 1件 |
|
13 | 单头呆扳手 | 14 | 1件 | 可用11×14代 |
14 | 单头呆扳手 | 50 | 1件 | 可用50×55代 |
15 | 内六角扳手 | 5 | 1件 |
|
16 | 内六角扳手 | 8 | 1件 |
|
17 | 内六角扳手 | 10 | 1件 |
|
四、铣床配置
序号 | 名 称 | 品牌 |
1 | 床身材料 | 铸铁 |
2 | 电机 | 荣成华宇 |
3 | 电器 | 德力西 |
4 | 轴承 | 哈尔滨 |
五、技术服务和售后服务
1、机床的保修期以设备出厂日起12个月。
2、保修期内由卖方负责免费提供因质量原因损坏的零件。
3、下属情况虽在保修期内，但不适用之，用户必须支付所有维修成本。
（1）机床如遇地震、台风、水灾、火灾等或人力所不能抗拒之灾害而导致损坏时。
（2）买方操作不当及保养不当而发生的故障、生锈或损坏时。
4、保修期后，卖方负责保证配件的有偿供应和负责维修技术咨询及有偿来人维修，乙方以优惠价收取更换故障零件的费用，并提供零部件。
