从细节到整体，我们为您提供优良的机床设备，可靠的售后服务。
——
本磨床主要是用砂轮周边磨削钢料、铸铁及有色金属等各种材料。
根据工件材料、形状，可采用不同的装夹、定位方法。一般平面，可以采用电磁吸盘或直接紧固于工作台上进行磨削加工；平面、直角面、任意角度、圆柱端面及其它一些特殊形状，可在夹具或多功能强力电磁吸盘上进行磨削加工。
一、性能：
液压全自动：左右液压，前后电动，上下快速升降。
二、设备的主要用途：
三、设备的结构：
（1）设备的总体布局

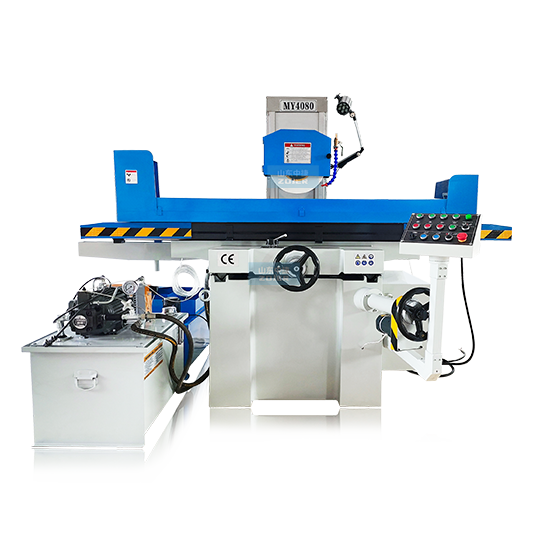

1．卧轴矩台平面磨床
2．砂轮架的砂轮冷却由独立的冷却系统，在每个砂轮上均有冷却液喷嘴，在设备一端有独立冷却水箱。
3．在磨床床身的一端，具有独立的润滑控制油箱，该润滑系统对工作台运动的导轨进行连续的润滑。
（2）磨床的主要机械结构特性
注：1、主要结构部分采用强度、耐磨性、耐热性均较好，减振性能良好的灰铸铁HT250。内部合理布筋，增强了刚性。X轴（工作台）用手动驱动做往复运动；Y轴（前后方向）采用托板式由滚珠丝杆进行往复运动；Z轴（磨头）通过蜗轮带动“T”型丝杆进行往复运动，以保证其进刀精准；
（3）导轨形式
注：采用一“V”一“平”铁塑导轨；
（4）砂轮架结构
注：砂轮架采用双层布筋，以保证其刚性；磨头上下运动采用滑板式结构，可以辟免由于工作年限长导致进刀不准；
四、设备的技术参数：
型号Model
项目Description
单位
Unit
MY4080
工作台面积（宽×长）
Table size(W×L)
mm
400×800
左右最大移动量
Max.longitudinal travel
830
工作台前后最大移动量
Cross tranal
420
主轴轴线至工作台面最大距离
Max.distance from spindle center to table
500
电磁吸盘尺寸
Magnetic chuck size
工作台纵向移动速度
Speed of table longitudinal movement
m/min
7 ～ 16
工作台横向移动
Table transverse
movement
自动进给量
Auto feed
mm/min
0.1 ～ 8
机动速度
Rapid speed
990
手轮进给量
Feed of handwheel
mm/div.
0.02
磨头垂直移动
Wheelhead
vertical
mm/stroke
快速进给
610
手轮进给
0.01
砂轮
Grinding wheel
转速 Speed
rpm
50Hz 1450
60Hz 1750
尺寸
(OD×W×ID)Size
350×40×127
工作精度：加工表面对基面的平行度
300：0.005
主轴马达 Spindle Motor
KW
4
液压站马达Hydranlic Motor
2.2
冷却泵马达Cooling pump motor
0.09
升降马达Elevating Motor
前后驱动电机Cross feed motor
0.06
工作台最大载重量（含吸盘）
Max.loading capacity of table(include magnetic chuck)
kg
200
总额定功率Total rated power
7
机器高度Height of machine
1890
毛重Gross weight
2.75
包装尺寸（长×宽×高）
Package dimensions(L×W×H)
2300*1900*2170
