一、产品主要结构及特点

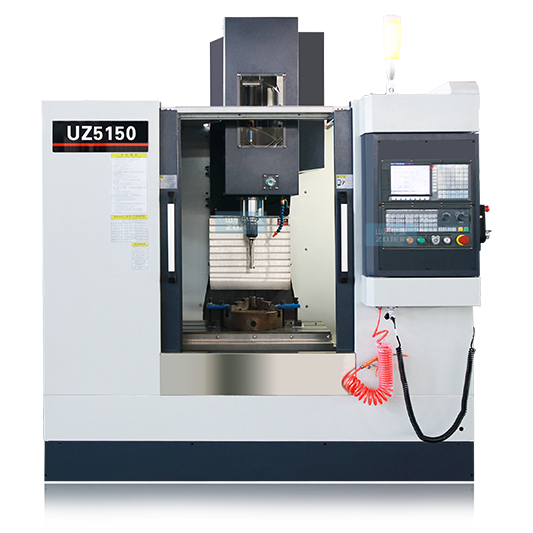

（一）机床总体布局

设备采用立式布局，立柱固定在床身上，主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。

床身、工作台、滑座、立柱、主轴箱等大件均采用高强度铸铁材料，造型为树脂砂工艺，两次时效处理消除应力。这些大件均采用Solidworks优化设计，提高大件和整机的刚度和稳定性，有效抑制了切削力引起的机床变形和振动。

（二）拖动系统

X、Y、轴采用硬面导轨面，采用南京工艺丝杠，增加了设备耐用度，提高了机床刚性与稳定性。Z轴南艺高精度滚柱线轨。

X、Y、（Z）减速机轴伺服电机经弹性联轴节与高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。

Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

（三）主轴组

主轴组采用专业厂家生产，具有高精度，高刚性。轴承采用P4级主轴专用轴承，整套主轴在恒温条件下组装完成后，均通过动平衡校正及跑合测试，提高了整套主轴的使用寿命及可靠性。

主轴在其转速范围内可实现无级调速，主轴采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能。

（四）刀库；可以选配（16把斗笠刀库）

（五）切削冷却系统

配备大流量冷却泵及大容量水箱，充分保证循环冷却，冷却泵功率：0.55Kw，压力：1.2bar。

主轴箱端面配有冷却喷嘴，冷却过程可以通过M代码或控制面板进行控制。配置清洁气枪，用来清洁机床。

主轴单元：使之加工深孔时铁屑可以快速的排出，从而保证了加工孔的光洁度。在提高效率的同时也大大减少了刀具的磨损。

（六）气动系统

气动三联件能够过滤气源中的杂质和水分，防止不纯净的气体对机床部件损伤和腐蚀。电磁阀组通过PLC程序控制，保证主轴松刀、主轴夹刀、等动作能够快速准确的完成。

（七）机床防护

机床采用符合安全标准的全防护，全封闭式，既防止冷却液飞溅、又保证操作安全、外观宜人。机床各导轨均有防护罩，防止切屑、冷却液进入机床内部、使导轨和滚珠丝杠免受磨损和腐蚀。

（八）润滑系统

导轨、滚珠丝杠副均采用中央集中自动稀油润滑，各个节点配有定量式分油器，定时定量向各润滑部位注油，保证各滑动面均匀润滑，有效的减少了摩擦阻力，提高了运动精度，保证了滚珠丝杠副和导轨的使用寿命。

（九）排屑系统（选配）

加工过程中产生的铁屑直接落到防护间上，防护内部斜面结构配合底板高压冲水使得铁屑很顺利的冲落到排屑槽里，然后通过链板式排屑器将铁屑输送到接屑小车里，简单实用而且经济性好寿命长。

二、主要规格及技术参数

三、机床标准配置及主要外购件清单

（一）标准配置

（二）主要外购件清单

注：根据供货周期，在不影响机床性能的情况下，制造商有更改同品质外购件的权利。
