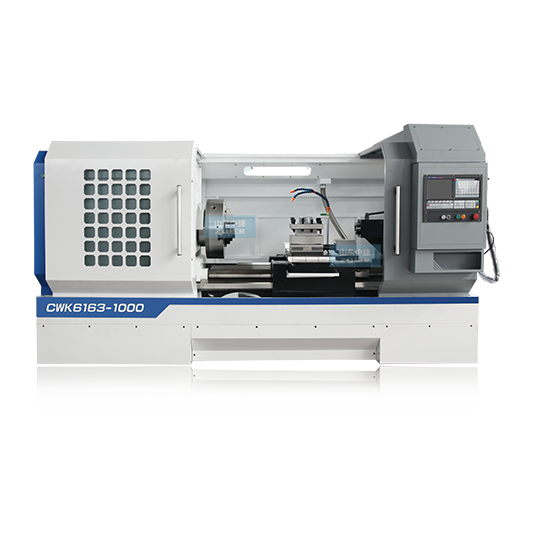

CWK6163系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。
GSK980TC3 数控系统和全数字交流系统，X 、Z 轴均采用半闭环控制， 滚珠丝杠副采用 C3 级精密滚珠丝杠， 电气元器件均采用进口或国产知名品牌， 符合 CE 或国内3C 认证。
机床配置国内知名品牌立式四工位数控刀架，刀架具有定位精度高，强度高， 抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪 检测 X ，Z 轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
一、机床的优点
机床床头箱与床身.尾座.托板等各结合面之间手工刮研，整机采用激光干涉仪进行检测，有效的保证Z轴.X轴的定位精度，重复定位精度，反向间隙及机床的稳定性。
机床采用高强度铸铁，添加了铜及铬特殊材料，有效的提高了机床耐磨性及稳定性。
机床采用集中润滑，床头箱润滑采用摆线泵进行循环强制润滑，针对炎热天气，保证了床头箱的清洁度及散热特点，有效的延长了轴承及齿轮的使用寿命。
机床齿轮采用精密磨削，有效提高了齿轮硬度，降低了机床噪音。
机床采用汉江滚珠丝杠，Z轴滚珠丝杠，X轴滚珠丝杠采用拉伸结构，提高了对工件加工外圆及内孔尺寸的准确性。
二、主要技术参数
床身上最大回转直径 Φ630 mm
刀架上最大回转直径 Φ350mm
两顶尖间最大工件长度1000 mm
床身导轨宽度 550 mm
主轴通孔直径 Φ105 mm
主轴转速范围 (三档，档内无级变速)
Ⅰ档(r/min) 40-125
Ⅱ档(r/min) 110-350
Ⅲ档(r/min) 290-950
主轴头型号 公制120号（1：20）
主轴变速形式：手动
主轴电机功率 11kw
主轴电机形式：变频/伺服
数控刀架 宏达立式四工位刀架
刀柄尺寸 32×32mm
刀架重复定位精度 ≤0.004mm
X轴行程 400 mm 丝杠3205
Z轴行程 1350 mm 丝杠5010
快移速度 X：4000 mm/min Z：5000 mm/min
进给速度范围 X：1～2000 mm/min Z：1～2000 mm/min
最小设定单位 0.001 mm
尾座套筒直径 Φ100mm
尾座套筒行程 250 mm
尾座套筒锥孔锥度 莫氏5号
电源 380V±10%，50Hz±1%，三相交流电
环境温度 0℃～40℃
相对湿度 ≤92%
机床外形尺寸（长×宽×高）3850*1900*1850
机床净重kg 约5100
机床用电总功率 约15KW
三、机床的精度
工件精度：IT6-IT7
工件表面粗糙度：Ra1.6μm
定位精度 0.02/1000mm 最大0.03mm
重复定位精度0.015/1000mm最大0.025mm
圆度：0.005mm
平面度：0.025/300mm
四、机床工作环境
环境温度：5℃~40℃范围内，且24h平均温度不超过35℃。
相对湿度：30％~95％范围内，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气：没有过分的灰尘、酸气、腐蚀气体和盐分。
避免阳光直射机床，或热辐射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。
五、随机附件及工具清单
序号 | 设备名称 | 型号或规格 | 生产厂家/国别 | 数量 |
1 | 刀架扳手 |
| 国产 | 1件 |
2 | 三爪卡盘 | Φ325mm | 呼和 | 1件 |
3 | 垫铁 |
| 国产 | 1套 |
4 | 卡盘扳手 |
| 国产 | 1件 |
5 | 常用工具包 |
| 国产 | 1套 |
6 | 卡盘螺钉扳手 |
| 国产 | 1件 |
六、随机技术文件清单
序号 | 名称 | 数量 | 备注 |
1 | 使用说明书 | 1套 |
|
2 | 合格证明书 | 1套 |
|
3 | 装箱单 | 1套 |
|
4 | 自动润滑系统说明书 | 1套 |
|
5 | 数控系统说明书 | 1套 |
|
