一、产品特点：

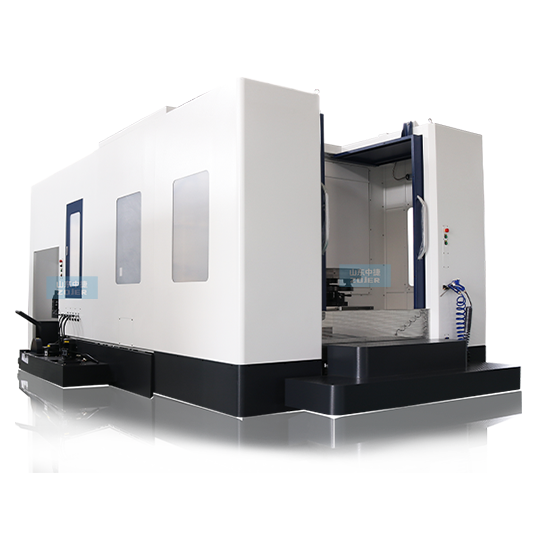

HC63型卧式加工中心为适应航天、军工、IT产业、精密仪器、中小型箱体、模具制造等机械加工行业对中小型、高速、精密、中载型卧式加工中心的需求而最新开发的一种高性能产品。机床具有以下特点：
1、采用国际流行的倒T型动柱式、整体床身结构，刚性高、稳定性好；
2、铸件采用树脂砂型铸造，精度保持性高；
3、标准BT50环喷主轴，并配以气幕保护装置，彻底避免了切削液和粉尘等渗入，确保主轴精度并延长使用寿命；
4、机床主轴箱主传动系统采用大功率伺服电机驱动，配ZF箱，主轴的输出扭矩大，适合于强力切削加工要求。
5、机床配螺旋排屑器，配置切削冲刷装置能及时的将切屑自动排出，避免切屑对机床的热影响，保证机床加工的高精度；
6、机床配有润滑油集中回收系统，节约油料，保护环境；
7、丝杠采用两端固定预拉伸结构，消除了传动间隙及热变形，提高了传动精度；
8、各轴导轨均采用进口重载滚柱直线导轨,预加载荷为P级，承载高，精度稳定。
9、B轴为鼠齿盘0.001x360/1*360蜗轮蜗杆定位的分度工作台，定位精度高。
二、产品的相关技术参数：
项 目 | 单位 | 规格参数 |
工作台 | 工作台尺寸（长×宽） | mm | 630X700 |
工作台分度 | 度 | 1x360 |
度 | 0.001x360 |
工作台传动比 |
| 1:240 |
交换台传动比 |
| 1:300 |
工作台面的形式 |
| 5*22*125T型槽 |
工作台最大载重 | kg | 1000(均载） |
工作台数量 | 个 | 2 |
最大工件回转直径 | mm | 1000 |
工作台交换形式 |
| 回转式 |
工作台交换时间 | 秒 | 18 |
行程 | 工作台左右移动（X轴） | mm | 700 |
主轴箱上下移动（Y轴） | mm | 1050 |
工作台前后移动（Z轴） | mm | 900 |
主轴中心线至工作台面距离 | mm | 100-850 |
主轴端面到工作台中心距离 | mm | 150-1050 |
主轴 | 主轴锥孔号 |
| BT50 |
主轴最高转速 | rpm | 6000 |
主轴电机功率 | kW | FANUC βiⅠ15/8000 βiIP30/8000 |
主轴输出扭矩 | Nm | 118/236 |
进给 | 快速移动速度（X、Y、Z、B） | m/min | 24/24/24/10 |
切削进给速度（X、Y、Z） | mm/min | 1-10000 |
进给电机功率(X/Y/Z/B) | kW | 3/3/3/3 |
进给电机输出扭矩(X/Y/Z/B) | Nm | 30/40/40/22 |
自动换刀系统 | 刀柄标准及型号 |
| MAS403/BT50 |
刀具交换时间(刀-刀） | Sec | 5 |
刀库容量 | 把 | 24 |
最大刀具重量 | kg | 15 |
最大刀具长度 | mm | 350 |
最大刀具直径/满刀时 | mm | Ф110 |
最大刀具直径/邻空刀 | mm | Ф220 |
换刀方式 |
| 随机 |
精度 | 定位精度 | mm | 0.01（全程） |
重复定位精度 | mm | 0.006 （全程） |
回转工作台分度精度 | ″ | 10 |
回转工作台重复分度精度 | ″ | 5 |
其它 | 电器总容量 | kVA | 30 |
压力 | 气源 | Mpa | 0.6-0.8 |
流量 | L/min | 500 |
机床外形尺寸（长×宽×高） | mm | 4225*2690*2485 |
机床重量 | kg | 10500 |
三、售后服务：
1.卖方应负责设备安装、调试等整个过程的技术指导并应选派专门人员进行示范操作，将设备性能、参数调至最佳状态，并使买方人员能全部掌握；
2.设备发生故障在接到报修通知后，一般故障卖方以电话或者传真形式辅导买方维修人员排除故障；或卖方48小时内到达买方现场以帮助买方排除故障。
四、服务收费标准：
1.本公司对产品质量负全责，凡在质保期内发生的一切产品质量问题，均全力解决，包括：修理、调换。
2.质保期满后负责长期服务，对机床实施有偿终身保修、更换零件。
五、其它：
1.本协议及附件未尽事宜,双方另行协商。
2.本协议书一式二份,双方代表签字后生效。
