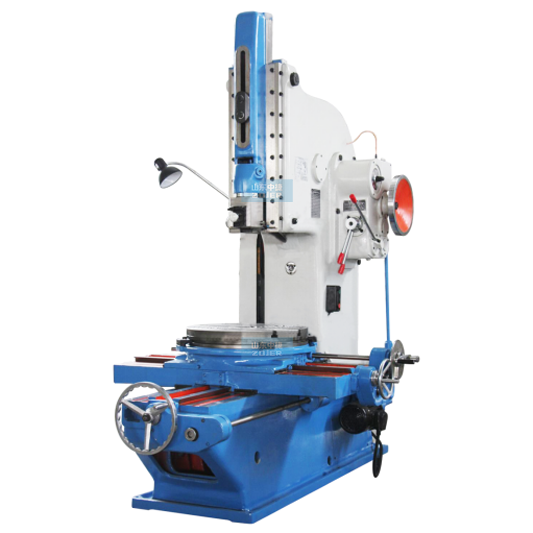

一、产品简介：

用来加工槽类特征。加工时工作台上的工件做纵向、横向或旋转运动，插刀做上下往复运动，切削工件。

利用插刀的竖直往复运动插削键槽和型孔的直线运动机床。插床是使用单刃刀具（插刀）来切削工件。多用于单件或小批量生产中加工内孔键槽或花键孔，也可以加工平面、方孔或多边 形孔等，在批量生产中常被铣床或拉床代替。但在加工不通孔或有障碍台肩的内孔键槽时，就只有利用插床了。普通插床的滑枕带着刀架沿立柱的导轨作上下往复运动，装有工件的工 作台可利用上下滑座作纵向、横向和回转进给运动。

二、工作原理：

插刀随滑枕在垂直方向上的直线往复运动是主运动，工件沿纵向横向及圆周三个方向分别所作的间歇运动是进给运动。加工表面粗糙度Ra为6.3-1.6微米，加工面的垂直度为0.025/300 毫米。插床的主参数是最大插削长度。

三、设备特点：

插床用于插削平面、成型面及键槽等，并能插倾斜度在 10°范围内的模具等工作物，适用于单个或小批量生产的企业。插床的工作台具有三种不同方向的进给（纵向、横向和回转），故工作物经过一次装夹后，在本机床加工几个表面。

四、产品主要规格和参数：

五、随机附件：

六、技术服务和售后服务

1、机床的保修期以设备出厂日起12个月。

2、保修期内由卖方负责免费提供因质量原因损坏的零件。

3、下属情况虽在保修期内，但不适用之，用户必须支付所有维修成本。

（1）机床如遇地震、台风、水灾、火灾等或人力所不能抗拒之灾害而导致损坏时。

（2）买方操作不当及保养不当而发生的故障、生锈或损坏时。

4、保修期后，卖方负责保证配件的有偿供应和负责维修技术咨询及有偿来人维修，乙方以优惠价收取更换故障零件的费用，并提供零部件。
