从细节到整体，我们为您提供优良的机床设备，可靠的售后服务。
——

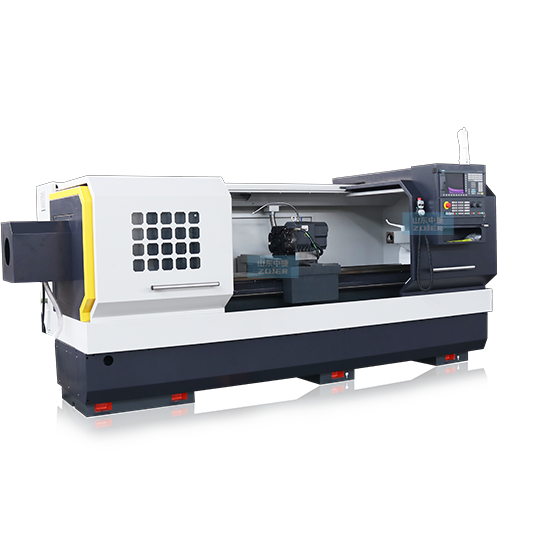

CAK6150B系列数控卧式车床具有精度高、功率大、刚性高、等特点，其主要部件和结构均经过优化设计，是加工轴、盘、套、特形面及螺杆类工件的首选设备。
GSK980TC3数控系统和全数字交流系统，X 、Z 轴均采用半闭环控制， 滚珠丝杠副采用 C3 级精密滚珠丝杠， 电气元器件均采用进口或国产知名品牌， 符合 CE 或国内3C 认证。
机床配置国内知名品牌立式四工位数控刀架，刀架具有定位精度高，强度高， 抗震性能好等特点。
机床出厂前严格按照检验程序对机床进行检验，每台机床均采用激光干涉仪 检测 X ，Z 轴定位精度和重复定位精度，保证机床的精度稳定和可靠。
（1）手动三挡变速，档内无极调速。低速扭矩大，转矩响应快。
（2）导轨400mm宽，导轨两侧经过加宽，加厚，加工稳定性更好。
（3）丝杠采用国产名优50粗，传动更加稳定。
（4）刀架采用国产名优品牌，重复定位精度高、抗震性好、耐腐蚀、防锈、抗老化。
（5）机床导轨整体淬火层深可达5mm，提高机床的使用寿命，抗损伤硬度。
（6）有完善的安全保护装置，符合国际通用标准。
（7）本机床使用三相380V/50Hz交流电源。
技术参数Specifications
CAK6150X2000
床身上最大回转直径
Φ500 mm
刀架上最大回转直径
Φ285mm
两顶尖间最大工件长度
2000mm
顶尖间工件最大重量
400 kg
床身导轨宽度
400mm
主轴通孔直径
Φ82 mm
通过主轴最大棒料直径
Φ80 mm
主轴头形式
A2-8
主轴
Spindle
主轴前锥孔
公制90号（1:20）
主轴转速范围
齿轮三档，档内无级变速
Ⅰ档(r/min) 65-210
Ⅱ档(r/min) 195-620
Ⅲ档(r/min) 510-1600
主轴变速形式
手动
主轴电机功率
7.5kw
主轴电机形式
变频
进给
Feed
进给速度范围
X：1～2000 mm/min Z：1～2000 mm/min
尾座
Tail stock
尾座套筒直径
Φ75mm
尾座套筒行程
150 mm
尾座主轴孔锥度
莫氏5号
数控刀架
立式四工位刀架
刀柄尺寸
25×25mm
刀架重复定位精度
±3.2″
X轴行程
330 mm（三点定位）
Z轴行程
1850 mm
快移速度
X：4000 mm/min Z：6000 mm/min
最小设定单位
0.001 mm
主电机
7.5KW
包装尺寸
3750×1800×1800 mm
机床净重
约3400kg
机床用电总功率
约10kw
工件精度：IT6-IT7
工件表面粗糙度：Ra1.6μm
定位精度 0.02/1000mm 最大0.03mm
重复定位精度0.015/1000mm最大0.025mm
圆度：0.005mm
平面度：0.025/300mm
四、机床工作环境
环境温度：5℃~40℃范围内，且24h平均温度不超过35℃。
相对湿度：30%~95%范围，且湿度变化的原则是不应引起冷凝。
海拔高度: 1000m以下。
大气：没有过分的灰尘、酸气、腐蚀气体和盐分。
避免阳光直射机床，或热辐射机床而引起环境温度的变化。
安装位置远离振动源。
安装位置远离易燃、易爆物品。
五、随机附件及工具清单
序号
设备名称
型号或规格
生产厂家/国别
数量
1
刀架扳手
国产
1件
2
三爪卡盘
Φ250mm
1套
3
垫铁
4
卡盘扳手
5
常用工具包
6
卡盘螺钉扳手
六、随机技术文件清单
名称
备注
使用说明书
合格证明书
装箱单
自动润滑系统说明书
数控系统说明书
