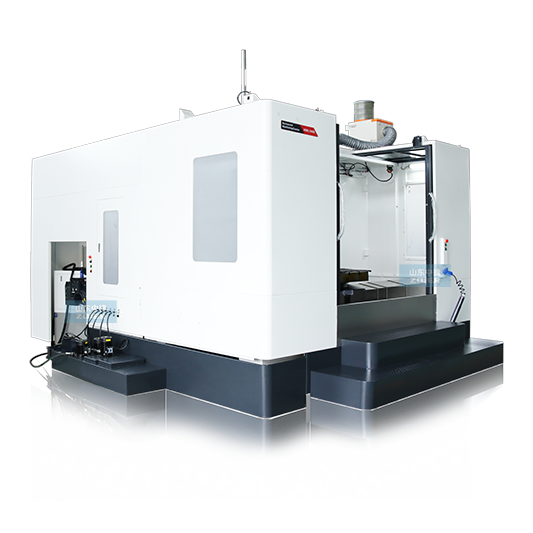

一、产品简介：HC100型卧式加工中心适用于进行箱体类零件的复杂加工，在加工过程中可以自动交换刀具，可一次装夹进行四个面的铣削，钻孔，扩孔，铰孔镗孔，攻丝等多种加工工序。
二、主要特点如下：
HC100型卧式加工中心为适应航天、军工、IT产业、精密仪器、中小型箱体、模具制造等机械加工行业对中小型、高速、精密、中载型卧式加工中心的需求而最新开发的一种高性能产品。机床具有以下特点：
1、采用国际流行的倒T型动柱式、整体床身结构，刚性高、稳定性好；
2、铸件采用树脂砂型铸造，精度保持性高；
3、标准BT50环喷主轴，并配以气幕保护装置，彻底避免了切削液和粉尘等渗入，确保主轴精度并延长使用寿命；
4、机床主轴箱主传动系统采用大功率伺服电机驱动，配ZF箱，主轴的输出扭矩大，适合于强力切削加工要求。
5、机床配螺旋排屑器，配置切削冲刷装置能及时的将切屑自动排出，避免切屑对机床的热影响，保证机床加工的高精度；
6、机床配有润滑油集中回收系统，节约油料，保护环境；
7、丝杠采用两端固定预拉伸结构，消除了传动间隙及热变形，提高了传动精度；
8、各轴导轨均采用进口重载滚柱直线导轨,预加载荷为P级，承载高，精度稳定。
9、B轴为鼠齿盘0.001x360/1*360蜗轮蜗杆定位的分度工作台，定位精度高。
项 目
单位
规格参数
工作台
工作台尺寸（长×宽）
mm
1000×1000
工作台分度
度
1×360
0.001×360
工作台传动比
1°
1:240
0.001°
1:180
工作台面的形式
5*22*200T型槽
工作台最大载重
kg
3000(均载）
工作台数量
个
1
最大工件回转直径
1600
行程
工作台左右移动（X轴）
1300
主轴箱上下移动（Y轴）
1000
工作台前后移动（Z轴）
主轴中心线至工作台面距离
120-1120
主轴端面到工作台中心距离
200-1200
主轴
主轴锥孔号
BT50
主轴最高转速
rpm
6000
主轴电机功率
kW
FANUC βiⅠ15/10000
βiIP30/8000
主轴输出扭矩
Nm
118/236
进给
快速移动速度（X、Y、Z、B）
m/min
24/24/24/5
切削进给速度（X、Y、Z）
mm/min
1-10000
进给电机功率(X/Y/Z/B)
3/3/3/3
进给电机输出扭矩(X/Y/Z/B)
40/40/40/22
自动换
刀系统
刀柄标准及型号
MAS503/BT50
刀具交换时间(刀-刀）
Sec
5
刀库容量
把
24
最大刀具重量
15
最大刀具长度
350
最大刀具直径/满刀时
Ф125
最大刀具直径/邻空刀
Ф250
换刀方式
随机
精度
定位精度
0.01（全程）
重复定位精度
0.006（全程）
回转工作台分度精度
″
6
回转工作台重复分度精度
3
其它
电器总容量
kVA
30
压力
气源
Mpa
0.6-0.8
流量
L/min
500
机床外形尺寸（长×宽×高）
7000×4100×3500
机床重量
14000
