从细节到整体，我们为您提供优良的机床设备，可靠的售后服务。
——
（一）高强度高刚性铸铁 Engineered from high grade castings
（二）V型高频淬火及精磨导轨 V way bed ways induction hardened and ground
（三）马鞍结构床身 Gap bed
（四）纵向和横向进给互锁 Cross and longitudinal interlocking feed, enough safety
（五）配置点动开关 Inching switch for test running
（六）可切削公/英螺纹 Metric/Imperial threading available
（七）全齿轮式精密主轴箱 Precise gear-driven head stock
一、产品主要规格和参数：
规格
Specifications
Units

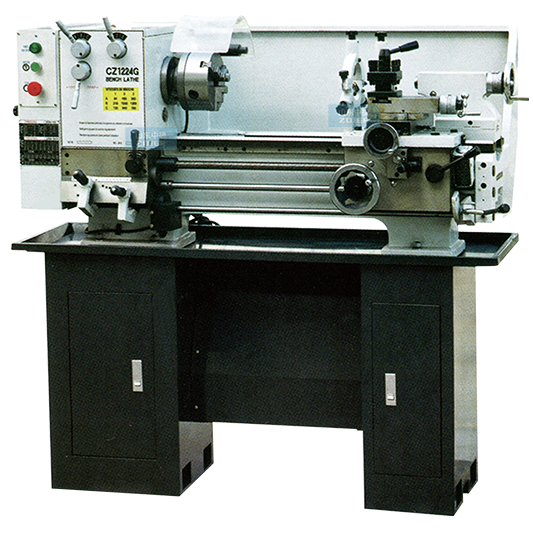

CZ1224G
床身上最大回转直径
Swing over bed
mm
305
托板上最大回转直径
Swing over carriage
173
马鞍内最大回转直径
Swing over gap
440
床身导轨宽度
Width of bed-way
182
最大工件长度
Distance between centers
530
主轴内孔锥度
Spindle taper
MT5
主轴通孔直径
Spindle bore
38
主轴转速级数
Step of speed
9
转速范围
Range of speed
rpm
64-1500
公制螺纹
Metric thread
Closed box:11 kinds(0.5-43.5)
Norton box:15 kinds(0.25-47.5)
英制螺纹
Inch thread
T.P.I
Closed box:14 kinds(7-1/2-48)
Norton box:40 kinds(4-112)
进给量范围
Range of feed amount
mm/r
Closed box:0.051-0.303(0.002’’-0.012’’)
Norton box:0.12-0.42(0.0047’’-0.0165’’)
主丝杆直径
Diameter of lead screw
22(7/8’’)
主丝杆螺距
Pitch of lead screw
3mm or 8 T.P.I
溜板箱行程
Saddle travel
510
中托板行程
Cross travel
150
刀架行程
Compound travel
85
尾架套筒行程
Barrel travel
95
尾架套筒直径
Barrel diameter
32
尾架套筒锥度
Taper of center
MT3
主电机功率
Motor power
kW
1.1(1.5HP)
冷却泵电机功率
Coolant power
0.04(0.055HP)
主机尺寸
Machine(L*W*H)
1420x750x760
床脚（左）
Stand(left)(L*W*H)
400x370x700
床脚（右）
Stand(right)(L*W*H)
300x370x700
主机重量（净重/毛重）
Machine weight
kg
380/430
