从细节到整体，我们为您提供优良的机床设备，可靠的售后服务。
——
（一）高强度高刚性铸铁 Engineered from high grade castings
（二）V型高频淬火及精磨导轨 V way bed ways induction hardened and ground
（三）马鞍结构床身 Gap bed
（四）纵向和横向进给互锁 Cross and longitudinal interlocking feed, enough safety
（五）配置点动开关 Inching switch for test running
（六）可切削公/英螺纹 Metric/Imperial threading available
（七）全齿轮式精密主轴箱 Precise gear-driven head stock
一、产品主要规格和参数Main Specifications and Parameters of the Product：
规格
Specifications

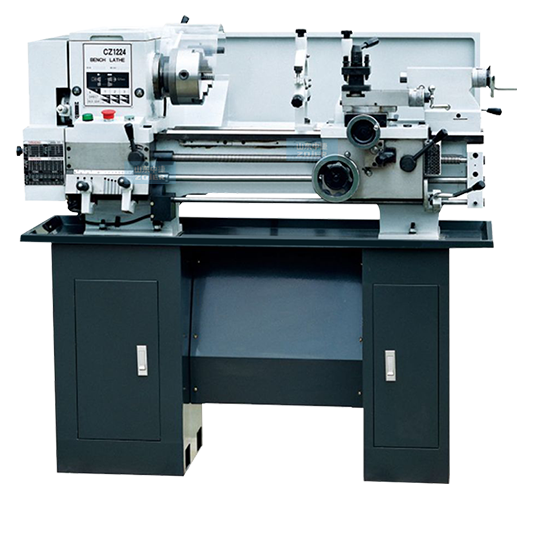

CZ1224（CZ300）
床身最大回转直径
Swing over bed
mm
305
托板上最大回转直径
Swing over carriage
173
马鞍内最大回转直径
Swing over gap
440
床身导轨宽度
Width of bed-way
182
最大工件长度
Distance between centers
530
主轴内孔锥度
Spindle taper
MT5
主轴通孔直径
Spindle bore
36
主轴转速级数
Step of speed
12
主轴转速范围
Range of speed
rpm
50-1200
公值螺纹
Metric thread
15 kinds(0.25~7.5)
英制螺纹
Inch thread
T.P.I
40 kinds(4~112T.P.I)
进给量范围
Range of feed amount
Mm/r
0.12~0.42(0.0017’’~0.0165’’)
主丝杆直径
Diameter of lead screw
22(7/8’’)
主丝杆螺距
Pitch of lead screw
3mm or 8 T.P.I
溜板箱行程
Saddle travel
510
中托板行程
Cross travel
150
刀架行程
Compound travel
90
尾架套筒行程
Barrel travel
100
尾架套筒直径
Barrel diameter
32
尾架套筒锥度
Taper of center
MT3
主电动机功率
Motor power
Kw
1.1
冷却泵电机最大功率
coolant power
0.04
主机尺寸
Machine(L×W×H)
1420x750x650
床脚（左）
Stand (left)(L×W×H)
400x370x3700
床脚（右）
Stand (right)(L×W×H)
300x370x700
主机重量（净重/毛重）
Machine
Kg
365/415
床脚重量（净重/毛重）
Machine stand
60/65
二、机床参考精度Machine Reference Accuracy:
主轴径向跳动Radial runout of the spindle：≤ 0.015 mm
主轴轴向窜动Axial movement of the spindle：≤ 0.02 mm
加工圆度误差Processing roundness error：≤ 0.02 mm
重复定位精度Repeat positioning accuracy：手动操作，依赖操作者经验（Manual operation, dependent on the operator's experience）
导轨平行度Guide rail parallelism：≤ 0.03 mm/300 mm
