一、主要规格及技术参数

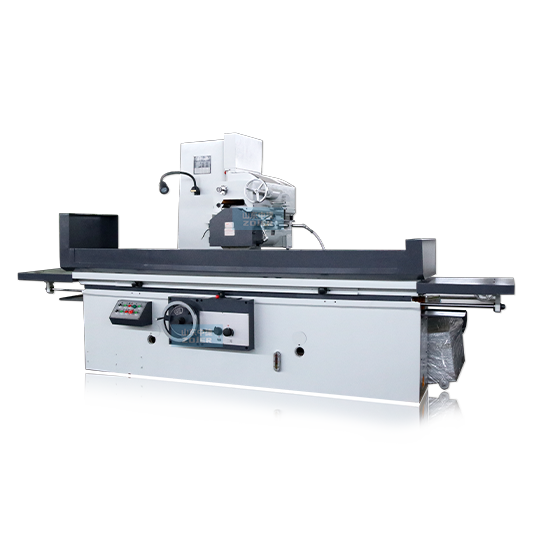

型号 | M7140*1600 |
工作台 | 工作台台面尺寸（长×宽） | mm | 1600×400 |
工作台最大纵向行程 | mm | 1100 |
工作台T型槽槽数×宽度 |
| 3×18 |
工作台速度（无级） | m/min | 3-25 |
工作台承载量(包含电磁吸盘重量） | kg | 624 |
磨头 | 砂轮轴中心线至工作台面距离 | mm | 150-600 |
磨头最大行程 | 横向（手动及液动） | mm | 440 |
垂直（手动及机动） | mm | 400 |
砂轮轴转速 | rpm | 1440 |
砂轮尺寸（外径×宽×内径） | mm | Φ350×40×Φ127 |
垂直进给手轮刻度盘值 | mm | 0.01 |
手轮每转磨头进给量 | mm | 1.00 |
电机总功率 | kw | 11 |
磨头电机 | 功率 | kw | 7.5 |
转速 | r/min | 1440 |
快速升降电机 | 功率 | kw | 0.37 |
转速 | r/min | 1440 |
油泵电机 | 油泵电机 | kw | 3 |
转速 | r/min | 960 |
冷却泵电机 | 冷却泵电机 | kw | 0.125 |
转速 | r/min | 2800 |
油泵 | 流量 | L/min | 100 |
工作压力 | Mpa | 1.5 |
工作精度 | 加工表面对基面的平行度（纵向） | mm | 1000:0.015 |
加工表面对基面的平行度（横向） | mm | 400:0.015 |
表面粗糙度 | μm | ≦Ra0.63 |
机床重量 | 净重/毛重 | kg | 4000/4350 |
外形尺寸（长×宽×高） | mm | 3610×2000×2250 |
二、主要结构、性能特点
1 . 机床简介
本机床主要由床身、立柱、工作台、拖板、磨头、液压系统、电气系统等部分组成。各铸件材料均为HT300米汉娜高级铸铁树脂砂成型铸造，经二次回火处理消除内应力，确保长久不变形和各结构的稳定。
2．结构布局
整机采用磨头侧挂式结构布局，立柱、床身内部密筋布置，消除机床塑性变形和热变形，增强了机床整体刚性。工作台在床身上一平一V导轨上作纵向移动；拖板在立柱矩形导轨上作垂直移动；磨头在拖板燕尾导轨上作横向移动。工作台导轨贴有聚四氟乙烯导轨软带,增加耐磨性,减少阻力,纵向导轨采用一V一平导轨；垂直导轨采用矩形双导轨，受力性能与稳定性极好，同时使拖板移动具有灵便的特点；横向导轨采用燕尾导轨结构，导轨间隙调整方便。整机布局合理，外形美观，操作方便。
3．磨头为一密封箱体，内置主轴采用精密轴承结构，主轴前端盖采用迷宫防水设计，有效避免灰尘和水液侵入主轴内部，延长主轴和轴承的使用寿命，主轴上前后各安装有一对超精密斜角滚珠轴承，通过弹性联轴器与外置电机连接，装配前电机经过动平衡有效消除电机转动产生的震动，增强了机床转动时的稳定性，提高了磨削精度。
4．横向进刀手轮通过水平轴与蜗轮蜗杆进给机构箱体连接，与垂直进给蜗轮蜗杆进给减速机构啮合的是精密滚珠丝杆，滚柱丝杆定位安装在立柱中心,螺母座安装在拖板内壁,通过手轮驱动滚珠丝杆螺母上下运动, 配合人工精密铲刮以保证垂直进给的精度。在床身后部安装电动升降机构用无声齿轮与蜗轮蜗杆进给箱体上的齿轮啮合，通过电机实现磨头的快速升降。
磨头横向运动由磨头支架与拖板箱体内液压缸活塞杆连接，通过液压推动磨头前后横向运动，拖板箱体侧面装有横向手摇机构，有齿轮与磨头齿条啮合，通过拉拔捏手控制齿式离合器的脱开或啮合，磨头前后运动即可液压驱动，也可手摇移动，两者互锁无干涉，性能安全可靠。
5．配套电气选用施耐德品牌电器元件，电气性能稳定可靠。电磁吸盘采用先进的充退磁控制器，具有欠电流保护功能充磁可靠，退磁无残磁。当用户采用T型槽安装夹具的方式固定工件时，需拆下电磁吸盘。
6．液压系统采用数控生产的全套操纵阀，操纵轻便灵活；各导轨润滑采用集中自动润滑,由润滑管道输送至各导轨,导轨润滑油充分,润滑压力可调;横向和纵向液压油缸活塞采用缓冲设计，动作稳定可靠，无撞击和爬行现象，两向速度均衡，液压压力可以调整。
7、机床冷却液装置，采用高扬程水泵可以快速冷却工件，消除工件发焦烧伤工件热变形现象，在砂轮防护罩处安装冷却喷嘴，在床身周围有冷却液回收槽，将冷却液集中回收到冷却箱内，通过冷却箱上的水箱隔板进行过滤后再循环使用。
三、标准附件
序号 | 名称 | 规格或标记 | 数量 | 备 注 |
一 | 主机 | M7140/10 | 1台 | 自制 |
二 | 附件、备件 |
|
|
|
1 | 冷却液箱 | 流量：25L/min | 1台 | 自制 |
2 | 电磁吸盘 | 400×1600 | 1台 | 浙江东阳 |
3 | 砂轮卡盘和砂轮 | ∅350×40×∅127 | 1套 | 自制 |
4 | 机床垫铁 | HJX81-1 | 5件 | 外购 |
5 | 地脚螺栓 |
| 1套 | 外购 |
6 | 平衡轴和螺母 | 32×270、M36×1.5 | 1套 | 自制 |
7 | 平衡块和螺钉 | M6、M6×12 | 5套 | 自制 |
8 | 金刚钻座 | 8006 | 1件 | 自制 |
9 | 塑料刮屑板 |
| 1件 | 外购 |
10 | 六角套筒扳手 |
| 1套 | 外购 |
11 | 套筒螺母和手柄 |
| 1套 | 自制 |
12 | 充退磁装置 |
| 1套 | 外购 选配 |
13 | 升降滚珠丝杆 | Z | 1根 | 华珠/斯普瑞 |
14 | 水泵电机 |
| 1台 | 微分 |
15 | 主轴 |
| 1套 | 上海 |
16 | 电器 |
| 1套 | 施耐德 |
17 | 主轴电机 |
| 1只 | 上海华滨 |
18 | 升降电机 |
| 1只 | 微分 |
19 | 液压操作系统 |
| 1套 | 杭州全顺 |
20 | 叶片泵 | YB1-100 | 1台 | 仙居 |
四、随机文件
序号
| 名称 | 数量/份 |
| 1 | 使用说明书（机械部分） | 1 |
| 2 | 使用说明书（电气部分） | 1 |
| 3 | 合格证明书 | 1 |
| 4 | 装箱单 | 1 |
| 5 | 机床总图 | 1 |
| 6 | 机床部件说明书 | 1 |
| 7 | 机床精度检验证书 | 1 |
| 8 | 机床操作说明书 | 1 |
