从细节到整体，我们为您提供优良的机床设备，可靠的售后服务。
——

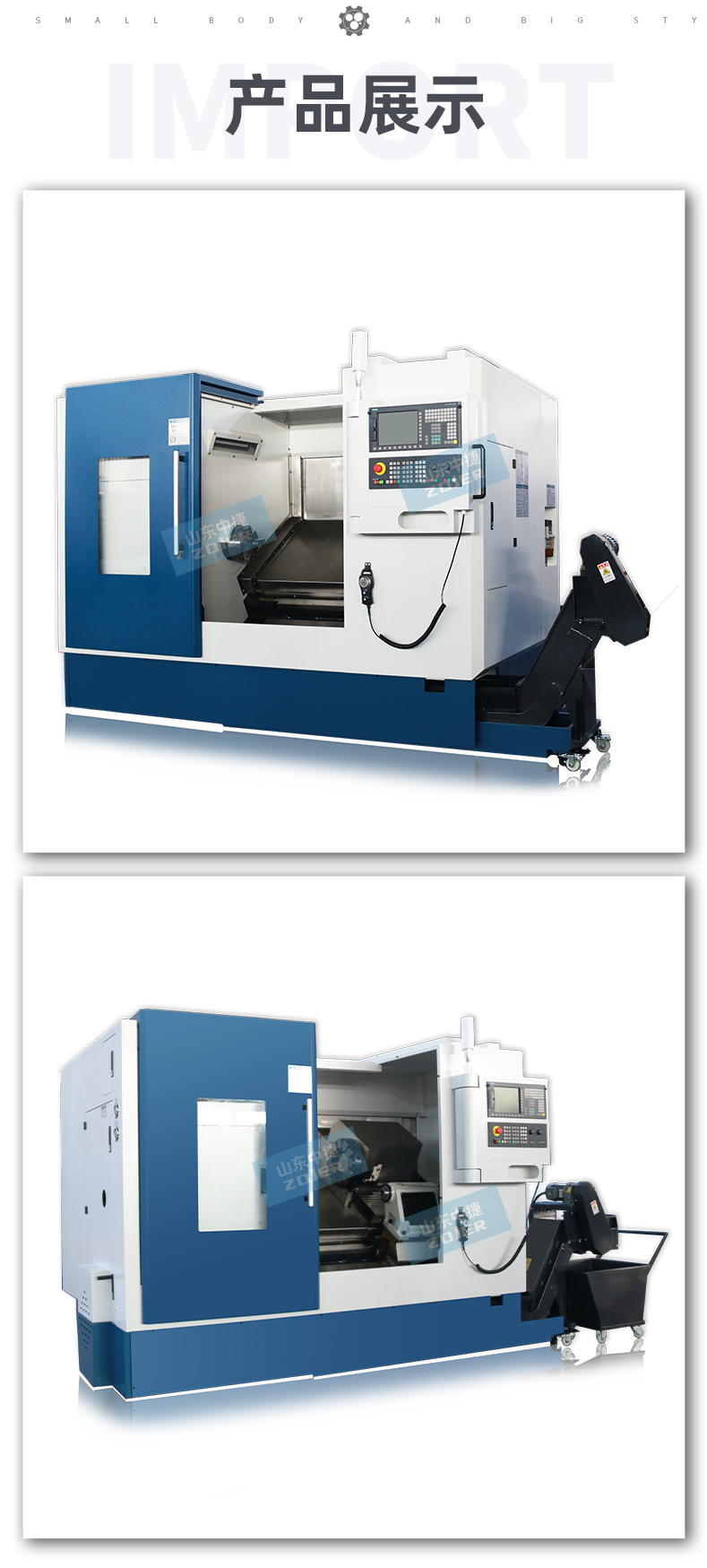

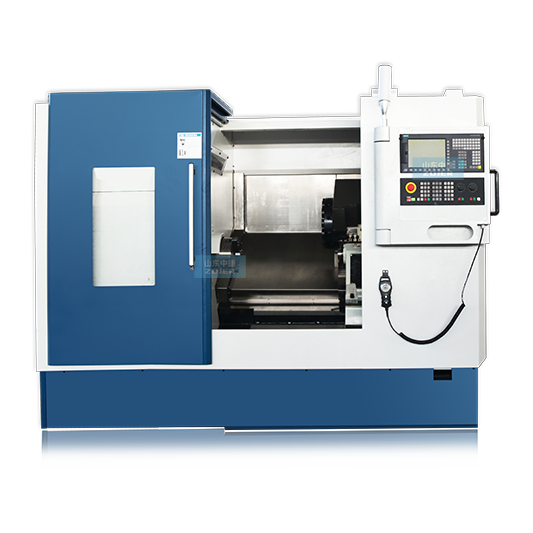

TCK50系列数控卧式车床是结合我厂多年设计卧式数控卧式车床的经验，顺应市场及发展需求而设计、生产的一种高品质产品。该机床最大加工直径为φ360mm，最大加工长度为500mm，全新设计的主机结构及可靠的装配工艺使TCK50系列机床获得了全面升级，稳定可靠的产品性能加上创新的人机工程学设计，TCK50系列无疑将成为行业内的佼佼者。

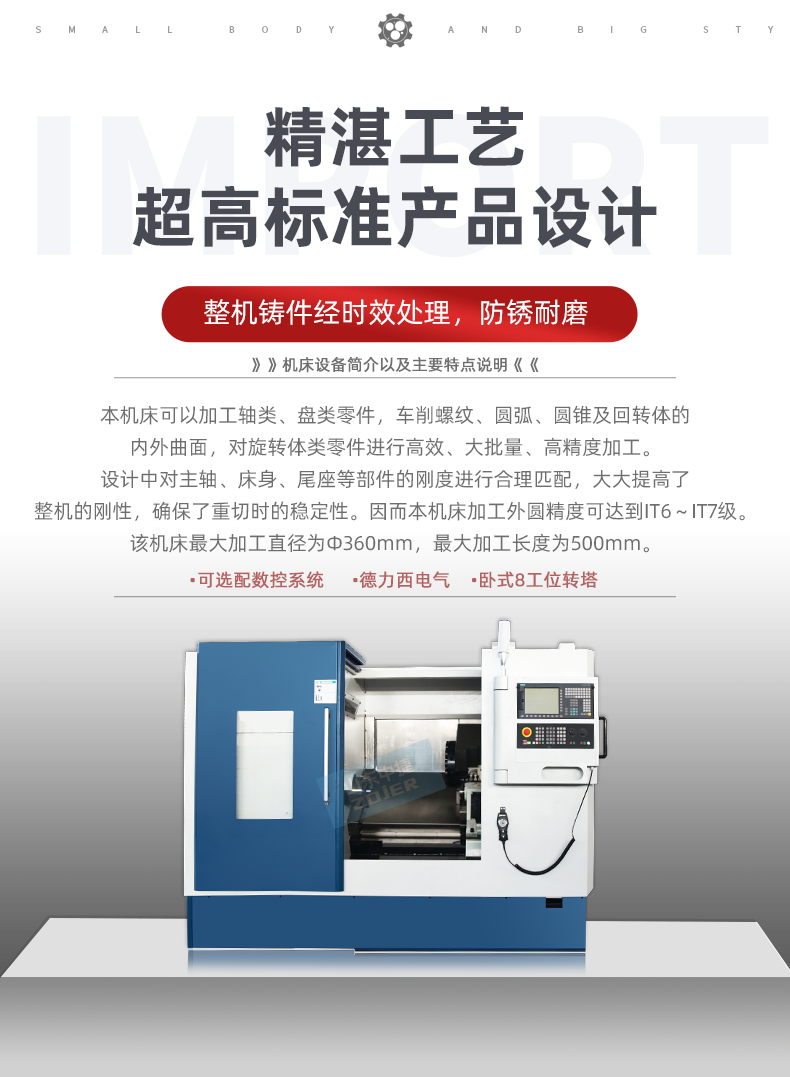

本机床可以加工轴类、盘类零件，车削螺纹、圆弧、圆锥及回转体的内外曲面，对旋转体类零件进行高效、大批量、高精度加工。设计中对主轴、床身、尾座等部件的刚度进行合理匹配，大大提高了整机的刚性，确保了重切时的稳定性。因而本机床加工外圆精度可达到IT6～IT7级。作为通用型机床，特别适合汽车、电机、轴承、液压等行业对旋转体类零件进行高效、大批量、高精度加工时采用。
项目
单位
规格
备注
床身上最大回转直径
mm
500
最大切削长度
最大切削直径
360
卧式8工位刀架
标准切削直径
240
滑板上最大回转直径
300
主轴端部型式及代号
A2-6
整体主轴单元
主轴孔直径
65
主轴箱
主轴转速范围
r/min
50～4500
主轴最大输出扭矩
Nm
177
ZJY265A-11AM-B5
CTB-4011ZGC10
235
βiIP22/6000
主轴转速级数
无级变速
主电机输出功率
kW
15（30分钟）/11（额定）
15（15分钟）/11（额定）
卡盘
卡盘直径/型式
8²
10²
X轴快移速度
m/min
30
Z轴快移速度
X轴行程
200
Z轴行程
550
尾座行程
450
SH36标准配置
尾座套筒行程
100
尾座套筒锥孔锥度
莫氏
5#
标准刀架形式
卧式8工位
刀具尺寸
外圆刀
25×25
镗刀杆直径
Ф40/Ф32/Ф25/Ф20
刀盘可否就近选刀
可
最大承重
盘类件
kg
200(含卡盘等机床附件)
轴类件
500(含卡盘等机床附件)
机床重量
3600
机床外形尺寸（长×宽×高）
2300×1700×1930
